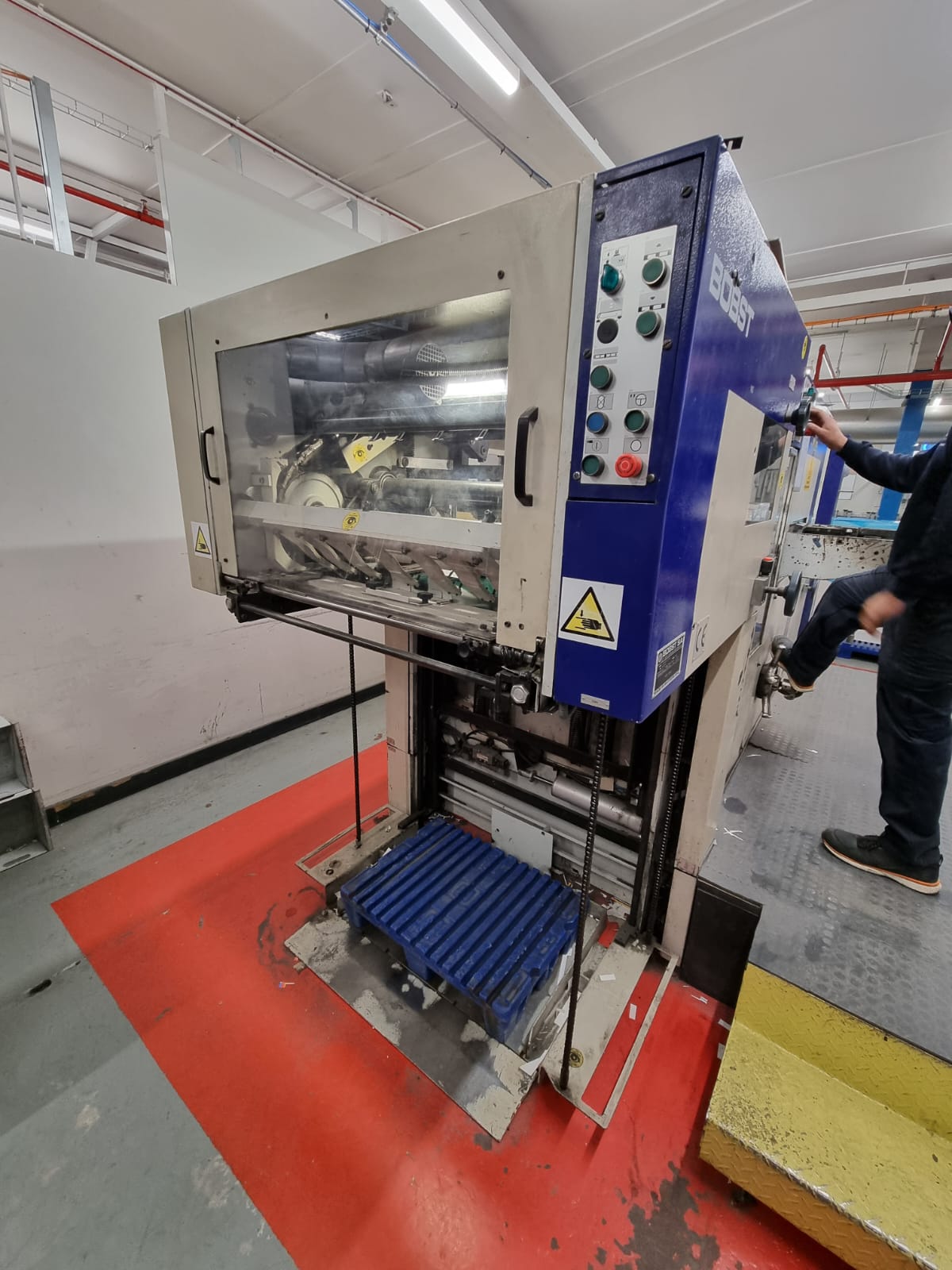

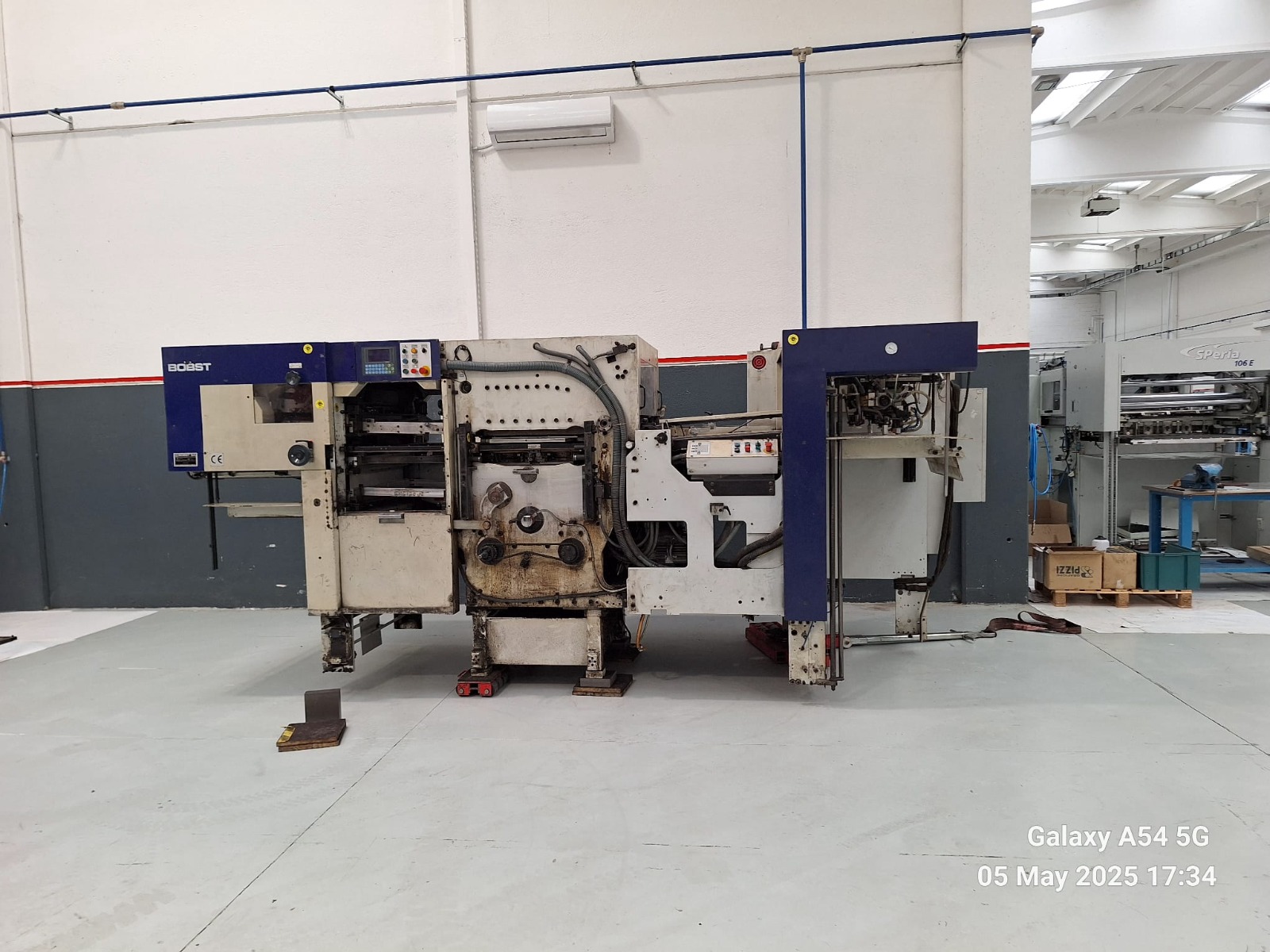

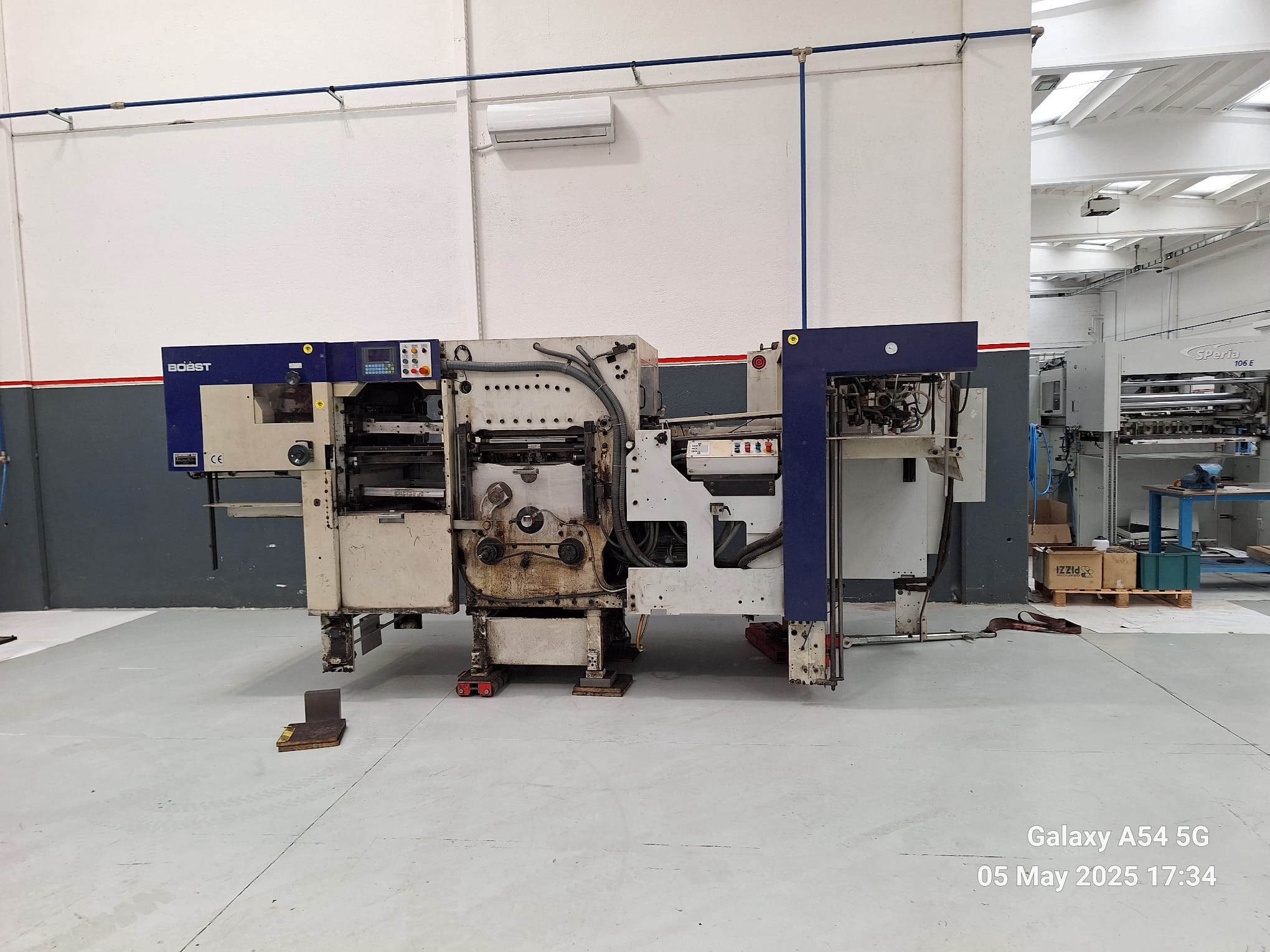

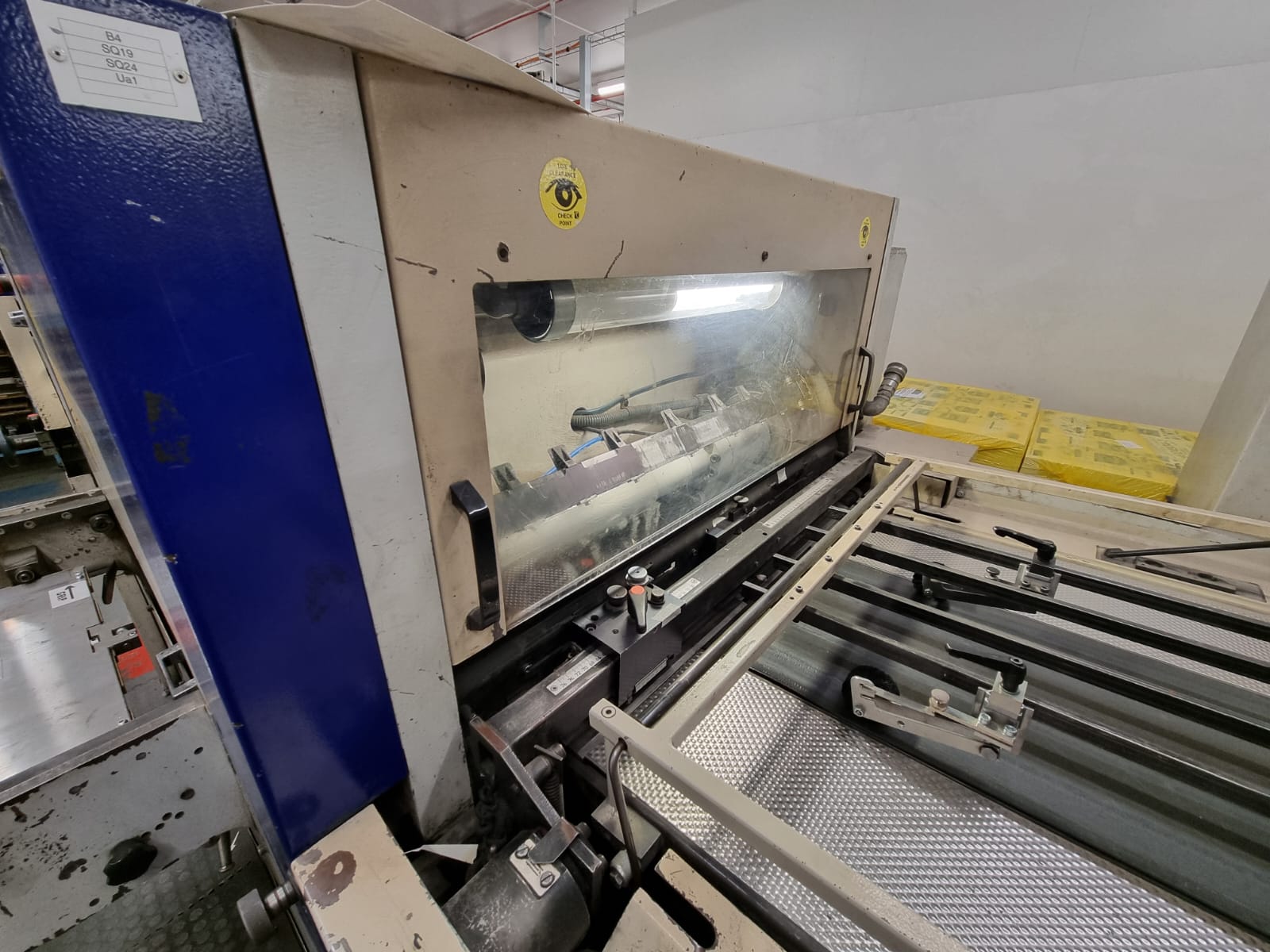

Bobst SP 76 E 1996

La macchina è stata da noi selezionata ed attentamente ispezionata prima dell’acquisto e successivamente sottoposta al nostro processo di revisione con un protocollo di lavorazione consolidato negli anni comprendente lo smontaggio in officina, la pulizia e la verniciatura dei componenti, il rimontaggio, la revisione o sostituzione delle parti e meccanismi non-conformi o danneggiate con regolazione centesimale ai parametri di fabbrica. A seguire il rimontaggio della macchina in officina con test di funzionalità e collaudo per ottenere i migliori risultati secondo i nostri alti standard qualitativi.

Specifiche della macchina

Marca	Bobst
Modello	SP 76 E
Tipo	Die Cutting/fustellatrici

Dati tecnici

Formato foglio max.	560 x 760
Formato foglio min.	260 x 300
Spessore processabile	Paper 80 – 90 g/m² Corrugate 1.8mm (max.) Carton 600 g/m² (max.)

ACCESSORI

Macchina
- B-1 RIALZO DELLA MACCHINA Macchina rialzata 400 mm Inclusa sopraelevazione delle pedane
- Barre di pinza
- Dispositivo Centerline per il cambio rapido di lavoro
- Centrature regolabili all'estrazione e all'uscita
- Climatizzatore per l'armadio elettrico
- Dispositivo elettronico per il controllo del passaggio dei fogli
- Motore principale con variatore di frequenza
- B-7 PEDANA
- Pedana rivestita di lamiera di alluminio antiscivolo con barriera di sicurezza

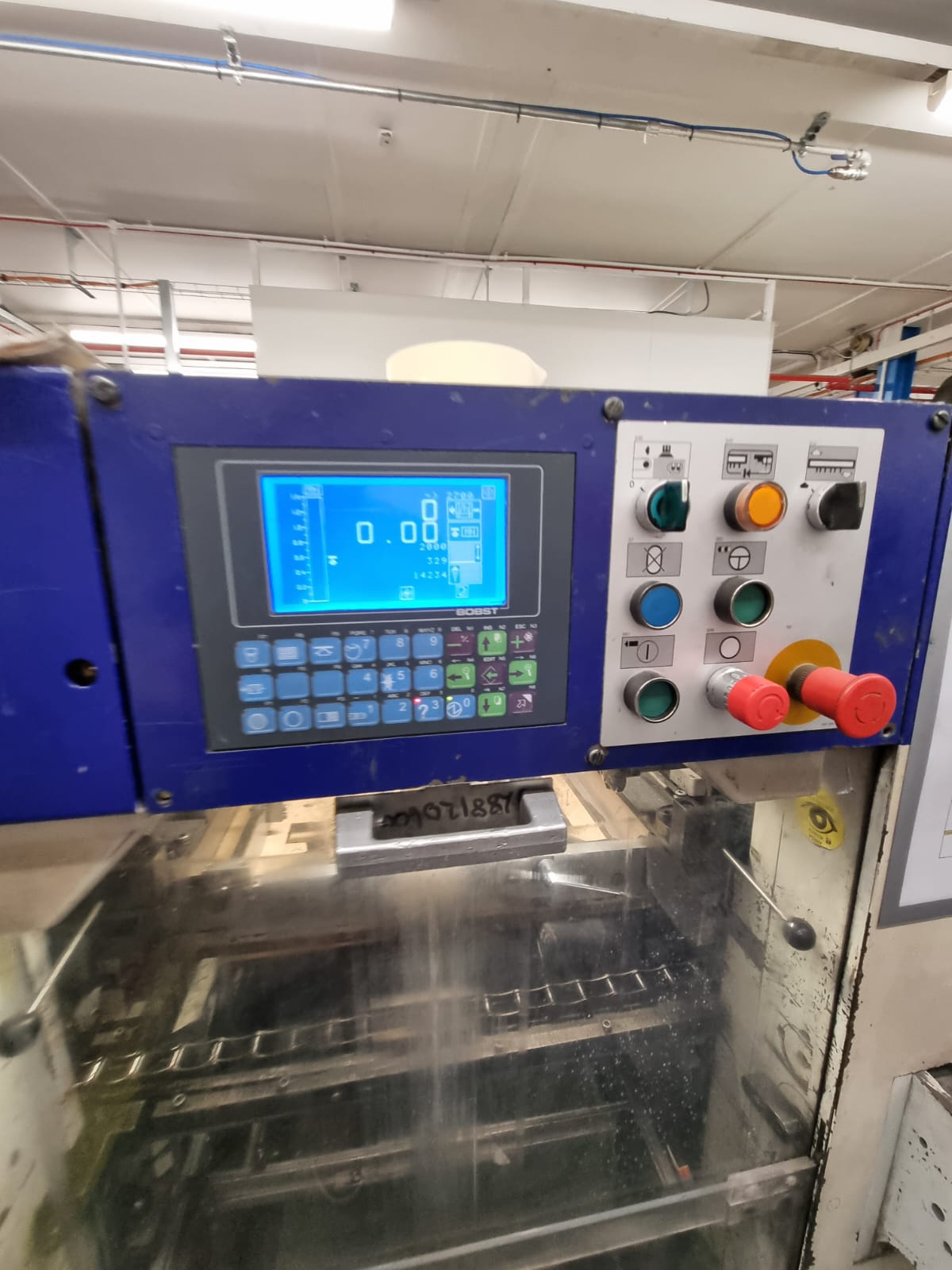

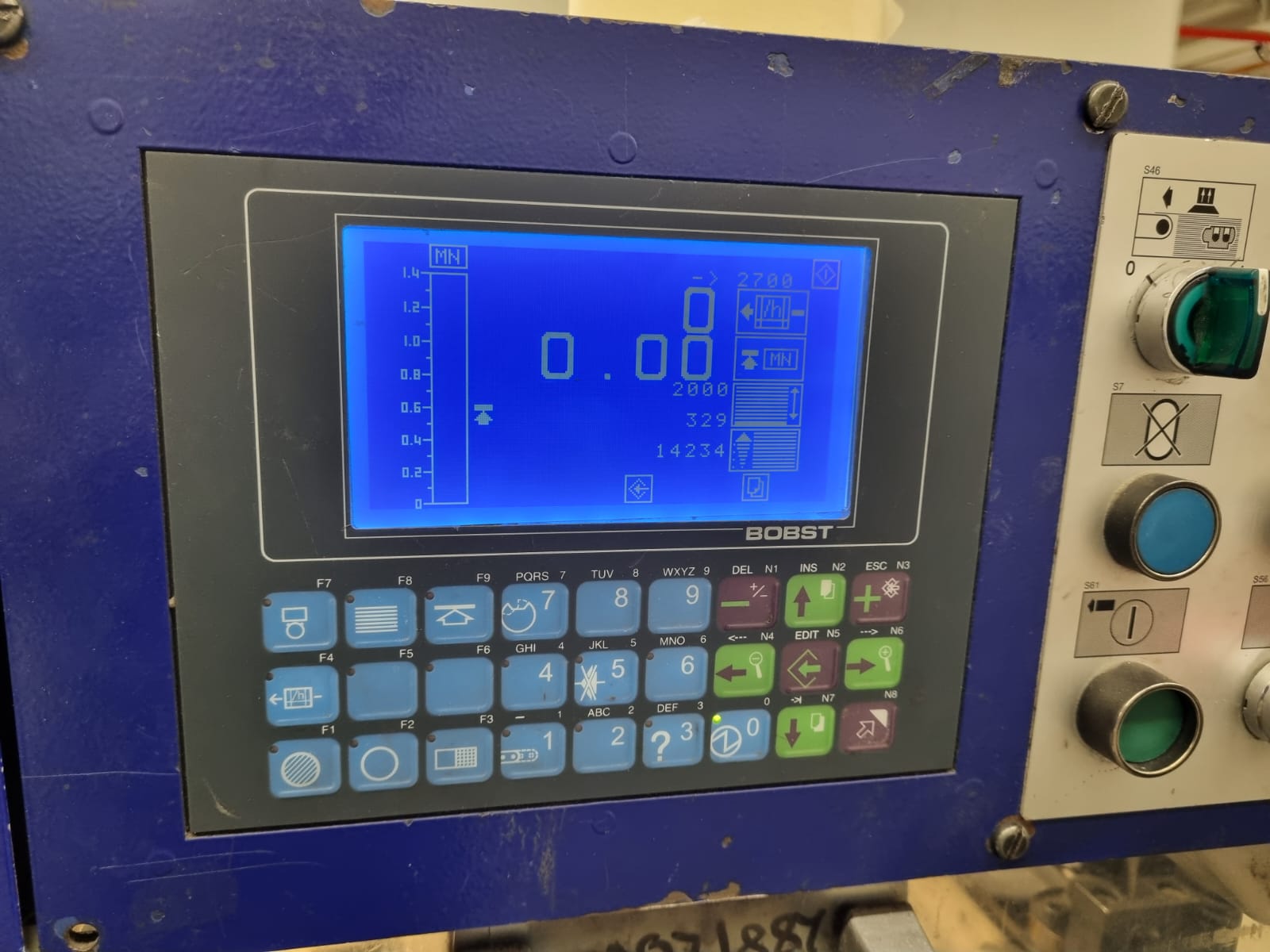

- Sistema C.U.B.E. (Control Unit Bobst Electronic) per la gestione della macchina
Mettifoglio
- C-4 DISPOSITIVO NON-STOP MANUALE Altezza di pila ridotta di circa 200 mm nel modo non-stop
- Gruppo di aspirazione a regolazioni multiple
- Guida pila posteriore (lato conduttore e lato opposto conduttore)
- Tavola del mettifoglio regolabile
- Pianale porta-pila con leva per la correzione laterale manuale della pila durante la produzione
- Soffierie laterali regolabili con riferimenti Centerline
- Sistema di sicurezza per la discesa del pianale porta-pila

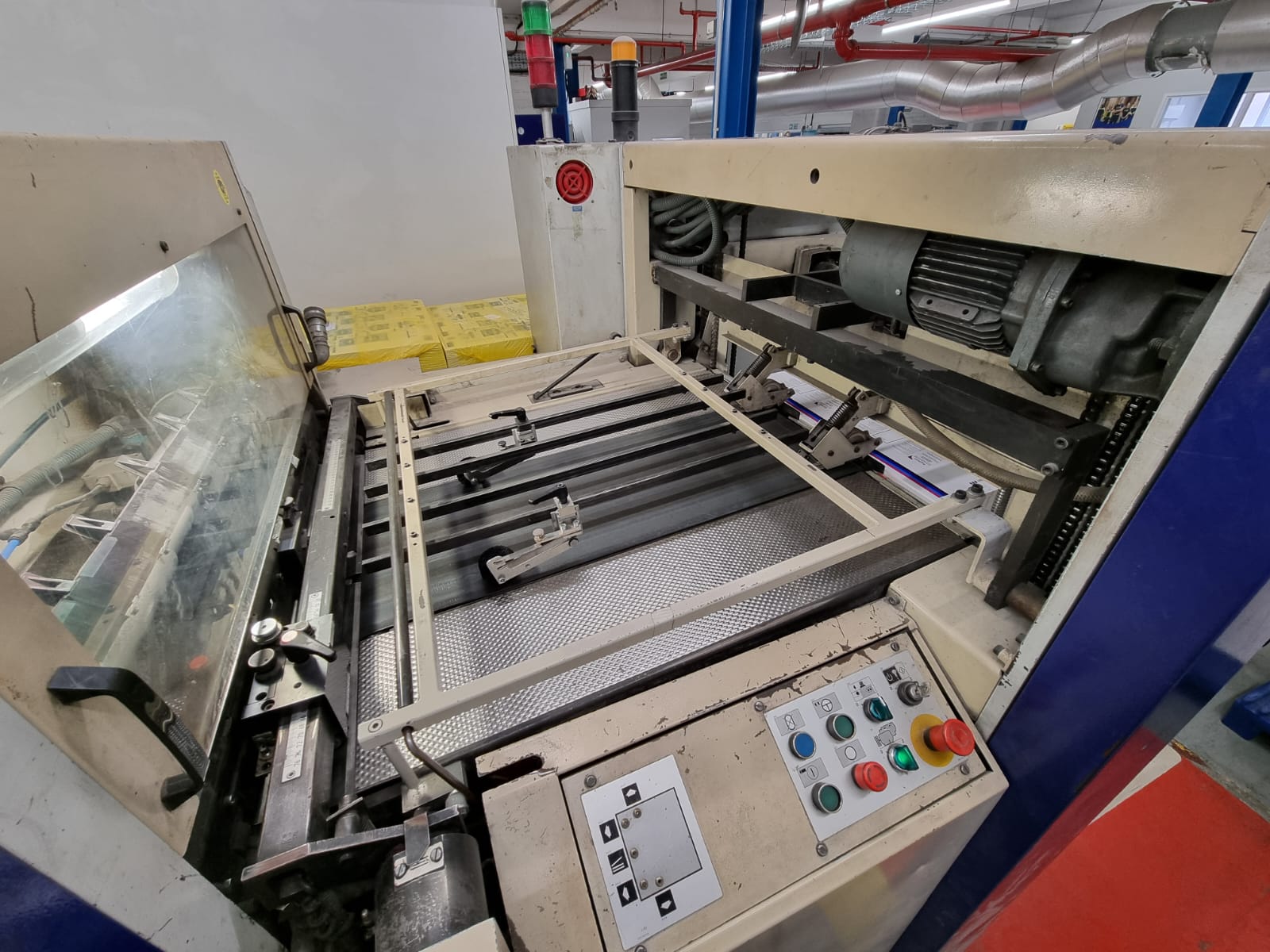

Tavolo di introduzione
- 1 Cinghia di trasporto guidata lateralmente
- 4 registri anteriori regolabili a coppia, con controllo della presenza del foglio
- Abbatti-foglio (Guida d'introduzione dei fogli in pinza)
- 1 Attrezzatura di trasporto superiore per carta, cartone e cartone ondulato fino a 4 mm di spessore
- C-5 SINCRONIZZATORE PER REGOLARE L'ARRIVO DEI FOGLI AI REGISTRI, consente di adattare il ciclo del mettifoglio a quello della platina
- D-73 DISPOSITIVO DI RALLENTAMENTO DELLE CINGHIE DI MARGINATURA Assicura un arrivo dolce dei fogli contro i registri anteriori
- Ricoperto da una lamiera antistatica in acciaio inossidabile
- 1 Rilevatore doppi fogli
- Squadra tirante lato conduttore regolabile con riferimenti Centerline, con controllo della presenza del foglio

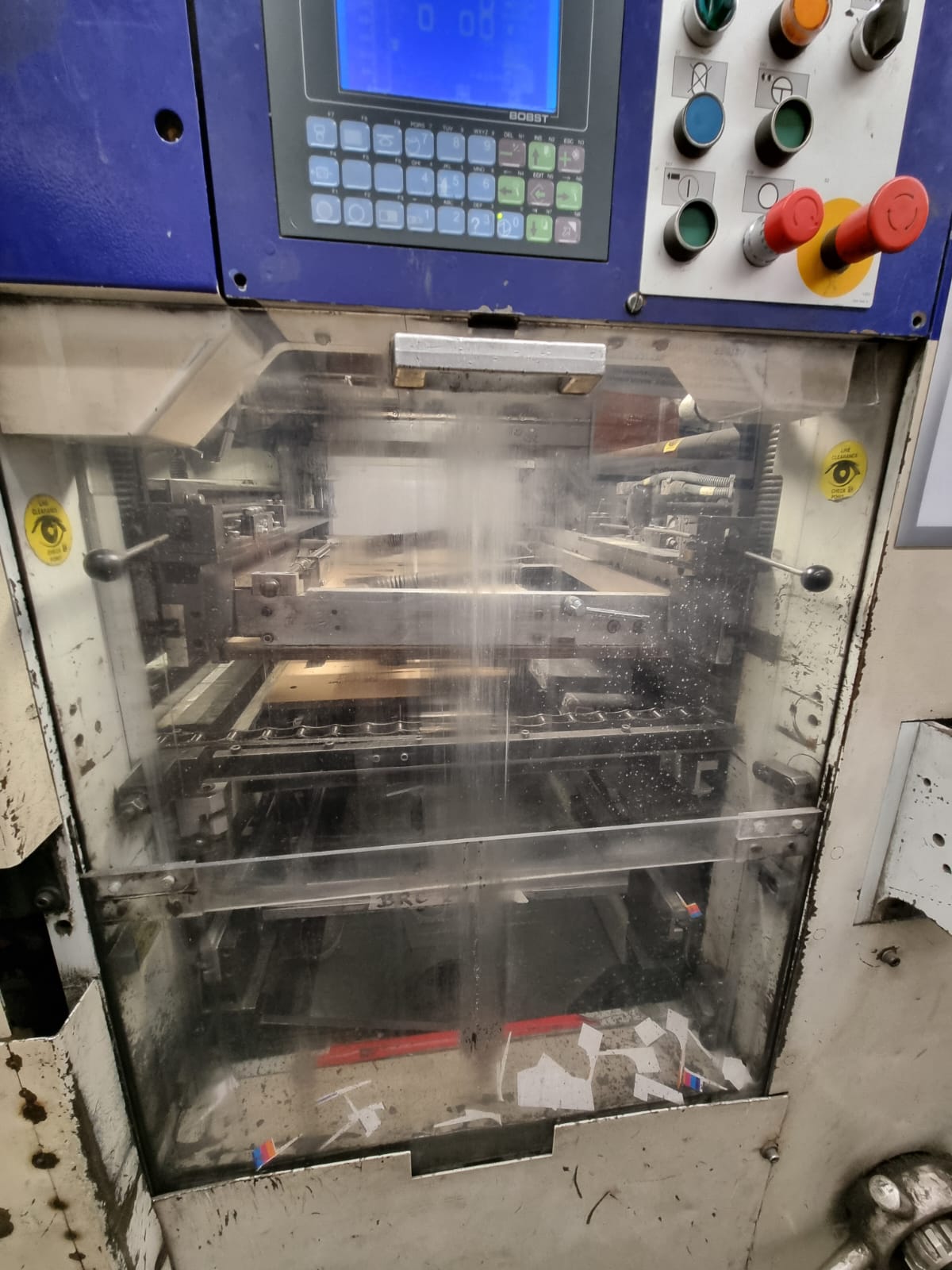

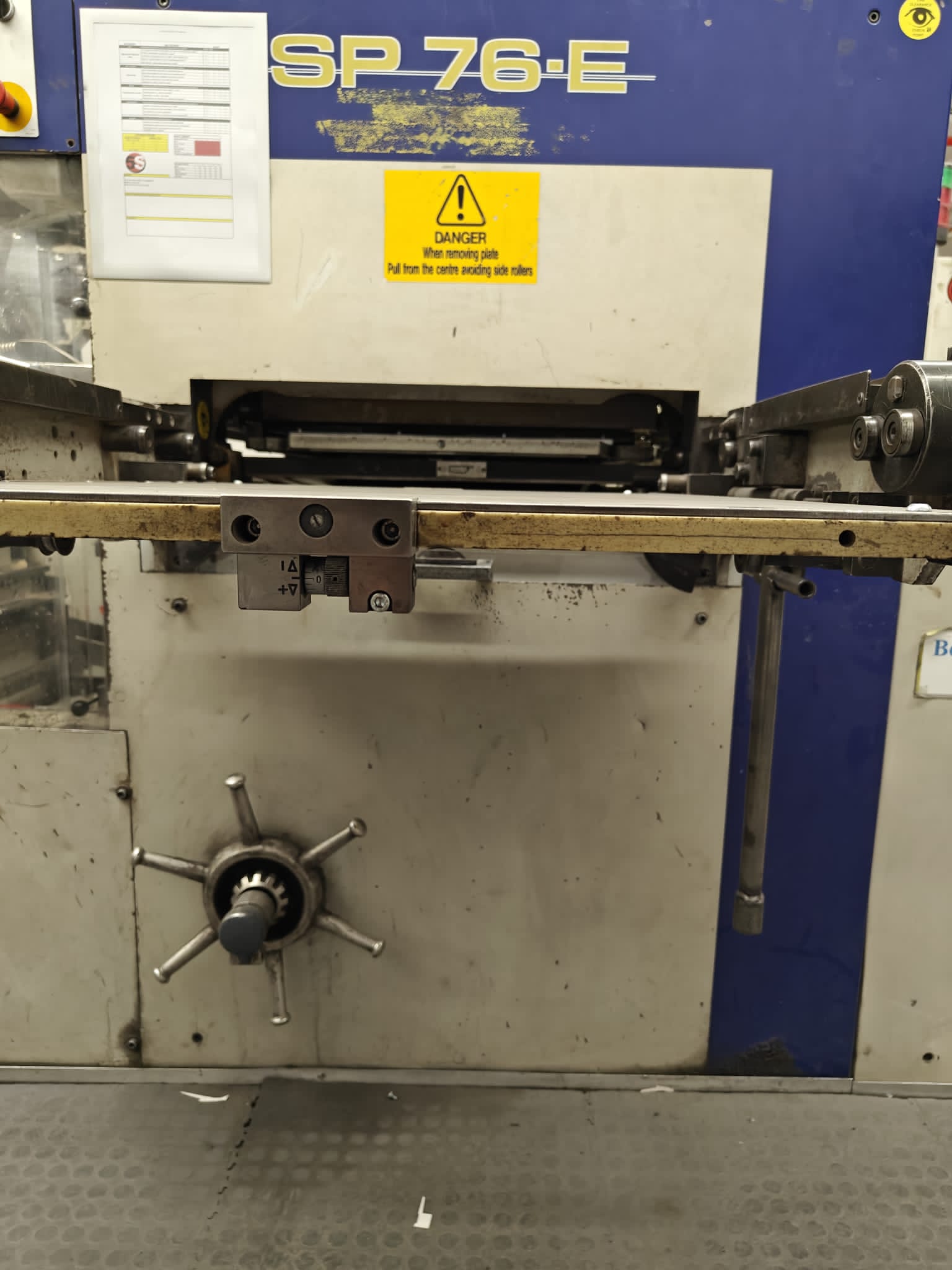

Platina
- 1 Piastra di taglio (E-4)
- 1 Telaio superiore a chiusura rapida: fondo fisso (E-3) Lamiera di fondo, spessore 2 mm e piastra sintetica di protezione, spessore 1 mm
- Centratura e chiusura dell'attrezzatura di fustellatura
- Chiusura del telaio verso il blocco superiore
- Resocell: piastra di supporto in materiale sintetico. Spessore 22.5 mm
- E-5 PIASTRA DI COMPENSAZIONE Spessore 4 mm. In acciaio rettificato, necessaria per lamierini sottili utilizzati per i lavori ripetitivi
- E 55 CENTRATURE REGOLABILI PER LA PIASTRA-SUPPORTO per regolazione posizione delle controparti di cordonatura (+/- 0,9 mm nel senso laterale e longitudinale)
- Dispositivo di riapertura delle pinze
- Misura della forza di fustellatura tramite calibro di carico
Stazione di Estrazione
- 1 Telaio a cassetto superiore (F-2)
- F-21 1 ATTREZZATURA SUPERIORE DI ESTRAZIONE (F-21). ATTREZZATURA NECESSARIA ALLA REALIZZAZIONE DI UN UTENSILE DI ESTRAZIONE, COMPRESE BARRE, STAFFE DI FISSAGGIO, PORTA-ESTRATTORI E SERIE DI ESTRATTORI DA 3, 5 E 10 MM DI DIAMETRO. 1 unità viene consegnata
- F-22 1 MATERIALE DI FISSAGGIO DI UN UTENSILE DI ESTRAZIONE Comprende barre e morsetti di fissaggio
- F-31 1 TELAIO A CASSETTO SUPERIORE A CHIUSURA RAPIDA (diminuisce i tempi di montaggio utensile di estrazione. il dispositivo a chiusura rapida consente il cambio dell'utensile in macchina)
- F-35 MATERIALE DI FISSAGGIO DELL'UTENSILE SUPERIORE DI ESTRAZIONE PER LA CHIUSURA RAPIDA (Consente il fissaggio di un utensile di estrazione in legno su telaio a cassetto con dispositivo a chiusura rapida (F-31)
- 1 Telaio a cassetto centrale (F-71)
- 1 Materiale di fissaggio della tavola di estrazione (F-75)
- 1 Telaio a cassetto inferiore (F-8)
- 1 Attrezzatura inferiore di estrazione (F-81) Attrezzatura per l'estrazione dei rifili, comprese barre e aghi telescopici
- F-81 1 ATTREZZATURA INFERIORE DI ESTRAZIONE. attrezzatura per l'estrazione dei rifili, comprese barre e aghi telescopici
Uscita
- G-5 TAPPETO NON-STOP AUTOMATICO : si introduce automaticamente all'uscita quando la pila di fogli è terminata.
- Pareggiatori anteriori orientabili a comando pneumatico
- Pareggiatori laterali e posteriori regolabili con riferimenti Centerline
- Pianale porta-pila
- Spazzola frenante

Panoramica Macchina

Anno	1996
Matricola	057001101

Panoramica Condizioni

Accessori “Extra”

B-1 RIALZO DELLA MACCHINA Macchina rialzata 400 mm Inclusa sopraelevazione delle pedane
B-7 PEDANA
Pedana rivestita di lamiera di alluminio antiscivolo con barriera di sicurezza
C-4 DISPOSITIVO NON-STOP MANUALE Altezza di pila ridotta di circa 200 mm nel modo non-stop
C-5 SINCRONIZZATORE PER REGOLARE L'ARRIVO DEI FOGLI AI REGISTRI, consente di adattare il ciclo del mettifoglio a quello della platina
D-73 DISPOSITIVO DI RALLENTAMENTO DELLE CINGHIE DI MARGINATURA Assicura un arrivo dolce dei fogli contro i registri anteriori
1 Telaio superiore a chiusura rapida: fondo fisso (E-3) Lamiera di fondo, spessore 2 mm e piastra sintetica di protezione, spessore 1 mm
E-5 PIASTRA DI COMPENSAZIONE Spessore 4 mm. In acciaio rettificato, necessaria per lamierini sottili utilizzati per i lavori ripetitivi
E 55 CENTRATURE REGOLABILI PER LA PIASTRA-SUPPORTO per regolazione posizione delle controparti di cordonatura (+/- 0,9 mm nel senso laterale e longitudinale)
F-31 1 TELAIO A CASSETTO SUPERIORE A CHIUSURA RAPIDA (diminuisce i tempi di montaggio utensile di estrazione. il dispositivo a chiusura rapida consente il cambio dell'utensile in macchina)
F-81 1 ATTREZZATURA INFERIORE DI ESTRAZIONE. attrezzatura per l'estrazione dei rifili, comprese barre e aghi telescopici
G-5 TAPPETO NON-STOP AUTOMATICO : si introduce automaticamente all'uscita quando la pila di fogli è terminata.

Riferimenti

Rif	25036532
Visibile	Centro Revisioni Sbm a Robecco sul Naviglio (MI)
Disponibilità	Pronta consegna
